杭州第一高楼亮相,奥雅纳解密工程技术
2023-09-25

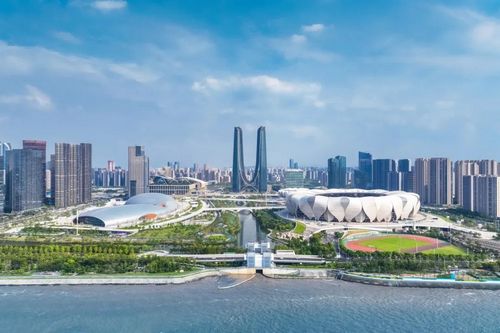

日前,杭州世纪中心完成竣工验收,成为杭城第一高楼,傲立钱塘江畔。位于杭州奥体博览城核心位置,这座崭新的城市地标以约310米的高度焕新城市天际,向世界展示杭城魅力。


从前期方案研究、设计深化到材料选择和现场安装,奥雅纳与SOM设计事务所等合作伙伴紧密合作,为两座塔楼提供全过程幕墙顾问服务,助力这一地标项目顺利落成。






打造双曲面幕墙结构

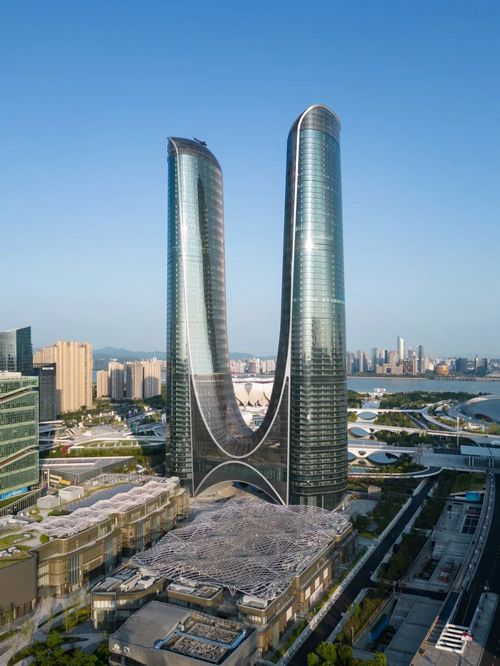

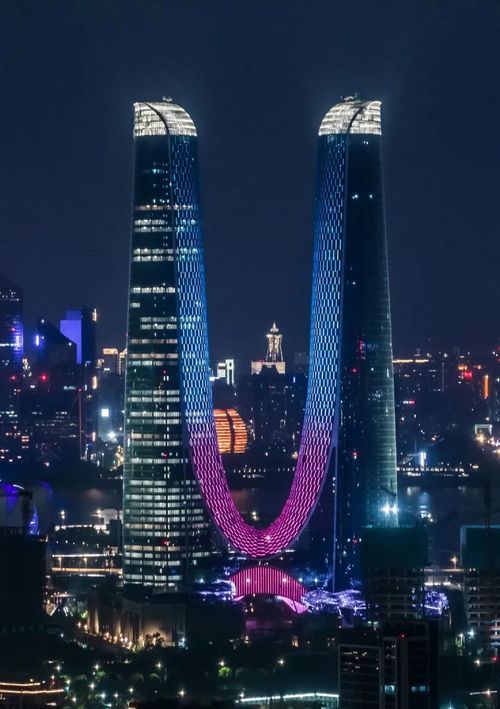

世纪中心由两座塔楼和商业设施组成。双塔呈独特“H”造型,全玻璃幕墙勾勒出光滑流畅的曲面立面。悬垂钢结构连廊勾连双塔,形成马鞍型悬垂屋面。





优化塔身翘曲板块


基于建筑的几何形状、功能和美学需求,我们将塔楼幕墙划分为10种不同的系统类型。




塔楼外侧及内侧均采用单元式幕墙。连桥顶部屋面为双曲面的“马鞍形”造型,两侧面为直面造型,则采用框架玻璃幕墙设计。

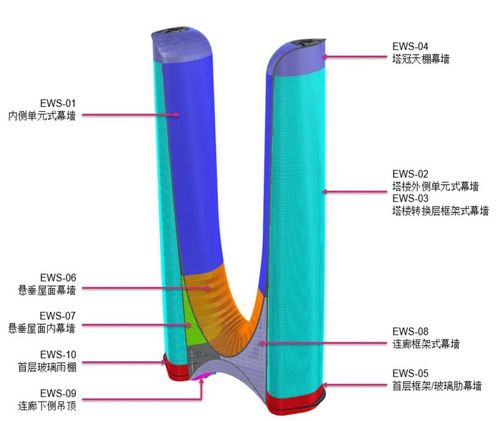

幕墙系统分布图

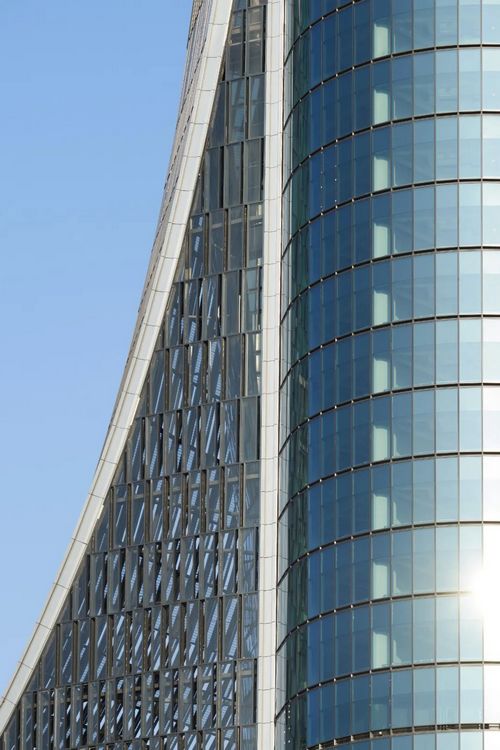

塔楼外立面采用非线性曲面设计,使用的翘曲玻璃板块总数多达18724块。通过BIM建模,我们对板块进行参数化分析,研究整个立面中所有玻璃板块的弯曲尺寸,并对玻璃面板的翘曲量进行统计。

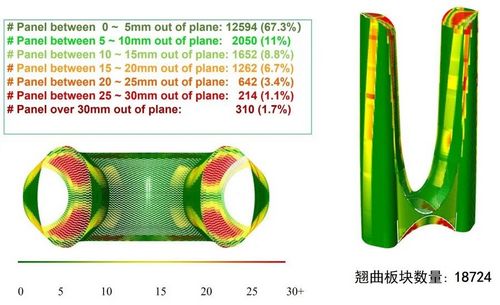

外表皮参数分析


针对翘曲量在30mm以内的不同面板,我们分别运用平板玻璃拟合和冷弯加工工艺实现双曲面幕墙结构,由此有效减少了单元板块的加工周期、难度及成本。

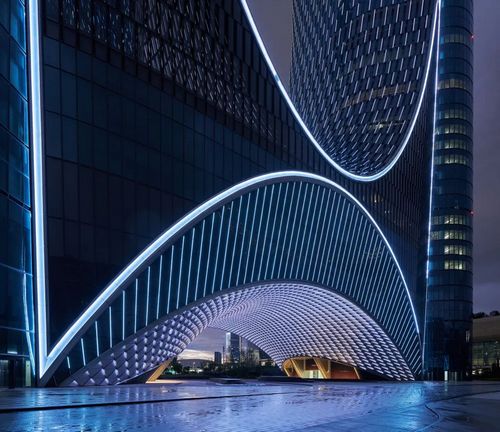

铸就柔性悬垂屋面


为确保建筑曲面的平滑以及幕墙板块尺寸可上下调节,我们对主钢结构的施工误差提出了严格的控制要求。




根据主体结构的计算模型,我们在幕墙安装前对整个曲面上所有钢结构连接点的位移进行分析,确定板块的固定方式和伸缩方向以及相邻板块之间的间隙尺寸,以避免主结构变形时相邻板块发生碰撞。


此外,根据连桥钢结构的外立面形状及受力特点,我们对钢连桥屋面玻璃板块的返尺测量、加工和安装顺序提出优化建议,以减少玻璃板的安装误差,确保安装过程中钢连桥体系的受力均衡。




节材降碳

助力可持续发展


风洞测试结果是幕墙玻璃选型、型材用量以及埋件规格等的重要依据。针对项目风洞报告,奥雅纳幕墙团队与内部风工程专家展开跨专业合作,并与风洞测试单位进行了充分细致的沟通,合理优化了测试的风压结果。

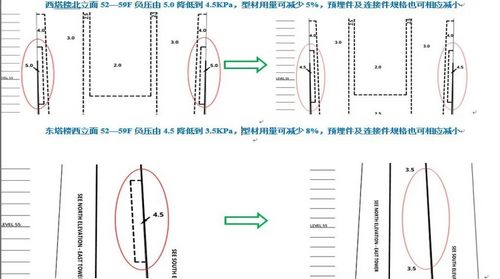

部分荷载优化结果


此举有效减少了幕墙型材及预埋件用量,同时,预埋件及连接件规格亦得以相应减小。



幕墙板块优化


此外,基于建筑方案中的外墙板边线,我们进一步优化幕墙型材,将深度225mm的幕墙板块优化为更经济的275mm板块,减少了38.7%的铝型材立柱用量。


全过程服务

确保品质精益求精


为保证项目高质量落地,我们配合业主考察主要幕墙材料加工厂,帮助业主选择适合的加工厂家。

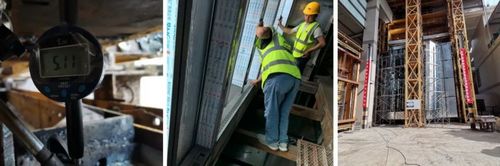

考察幕墙材料加工厂


我们在安装前进行1:1原型模型测试,包括气密性、静态及动态水密性、抗风压性能、平面内外变形性能及垂直位移、耐撞击测试等。项目顺利通过各项性能指标测试,设计要求得到了验证。



安装前测试



现场巡查记录


在幕墙安装过程中,我们定期展开现场巡查,及时提出施工要点、改进事项及其他合理建议,确保项目在保证质量、安全、美观的基础上顺利进行。




从规划设计到竣工落成,杭州世纪中心的每一步进展都备受瞩目,推动着钱江世纪城的再次腾飞。


未来,这座时代地标将以星级酒店、行政公馆、总部办公基地、时尚文化商业等丰富业态,助力钱江世纪城打造总部经济新高地,与城市共发展。


文章转自:GA环球建筑
